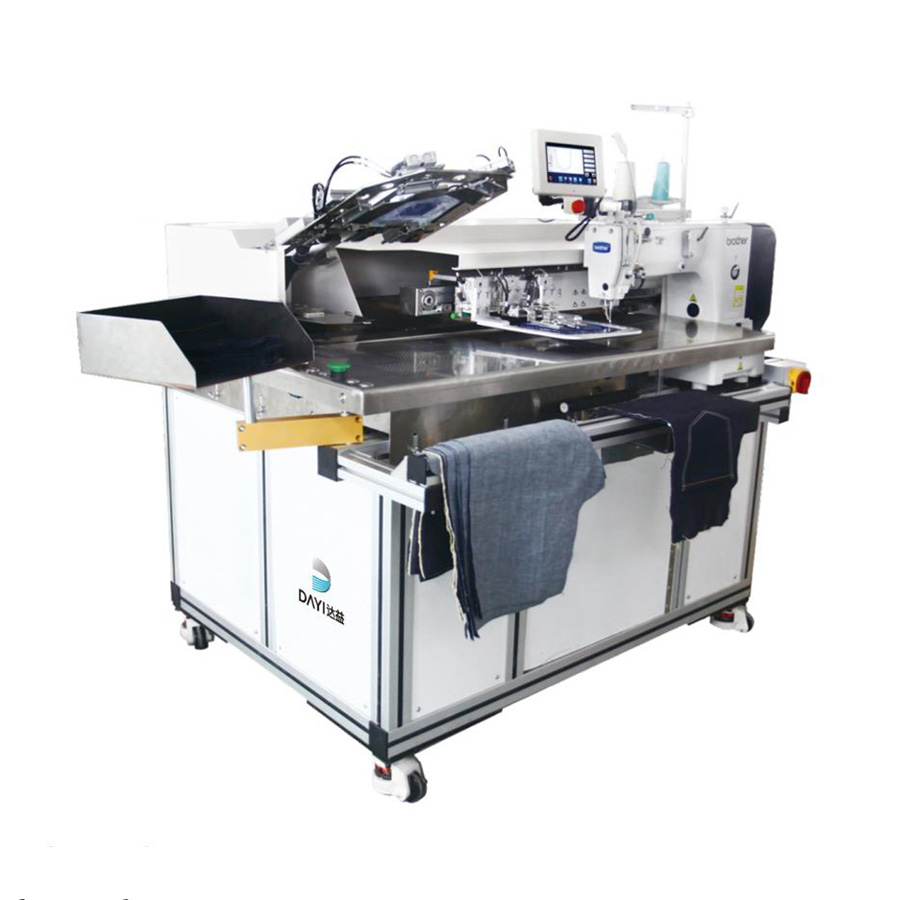

智能免烫贴袋机DYE-001-AL

一、基本功能描述

机针：DpX17 9#-23#

功率：750W

电压：标准交流电单相220V50/60Hz

控制系统：JOOKE developed system

气压容量：0.5Mpa 1.8L/min

外形尺寸：1600（长）x1280（宽）x1300（高）mm

净重：560kg

二、功能简介

1.全自动免烫功能介绍

A.免烫功能口袋不会产生高温，从而让口袋和原身布料无色差，使产品更加完美。

B.免烫装置的模板可根据裤袋的形状进行任意调节。

C.自动折袋；最先进的折袋折边技术和袋口二次反角技术（专利号：ZL201520224862.2）

2.压框装置
A.在自动接料缝制过程中，内压框根据缝制要求可变大表小，使产品更加精准的定位。内压框自动伸缩装置专利技术 （专利号：ZL201520238582.7）

3.自编控制系统

A.自编花样控制系统与军工企业联合打造，任意自编式花样系统可缝制出不同缝制线迹。使在缝制过程更加得心应手。
B.独立触摸屏操作面板、全伺服控制，使我们对操控与调试更加方便、简洁。

4.稳定布料吸风装置
A.吸风装置对布料有平稳固定作用，防止布料在缝制过程中移动和走遍。
B.吸风装置的运用，使缝制品经吸附后更加平整匀称，便于高效缝制。

5.自动梭心仓门

A.为提高产品产量和维护人性化设计，在更换梭心、调整旋梭及剪线刀位增加了自动开启仓门设计。从而使设备更加智能化。

6.自动收料装置（选装装置）

A.为了使自动收料更加合理，精心设计的自动滚料式收料装置，克服了以往短布料无法自动收料的弊端，我们拥有自动滚料装置专利技术（ZL.2015 2 0238572.3）。

三、特性

    1、自动免烫折袋、自动接料、自动缝纫、自动收料、自动同步中压脚、自动剪线、自动套结。
    2、断线自动停止、自动计数、花样自动储存、自动夹线、自动松线、自动线芯仓门、自动内压框伸缩、自动吸风装置。
    3、夹具换装简单，针对厚料附可调式夹具来适应机型。

四、主要参数

型号	DYE-01-AL	机头	Brothers-BAS311 (Other brand as optional)
机头转速	3000RPM	可缝制最大范围	200mmx300mm
电压	标准交流电单相 220V AC 50/60Hz	气压容量	0.5Mpa 1.8L/min
适应布料	牛仔、针织、梭织	缝制产量	300个/小时 (200)针
花样图案	任意自编式	用电量	0.5度/时
图案储存	自带储存999套，另可用USB接头储存	针距	0.05-12.7mm
机针	DpX17 9#-23#	同步压脚提升高度	20mm
送料方式及收料方式	自动	供油方式	自动微油
定位镭射灯	选配	车缝模式	全自动
工作台高度范围	可调节 (850-950)mm	控制系统	JOOKE developed system
线迹形式	单机平缝	气动元器件	标配日本
净重	560kg	毛重	660kg
外形尺寸	1600mmx1280mmx1300mm	包装尺寸	2070mmx1460mmx1460mm
